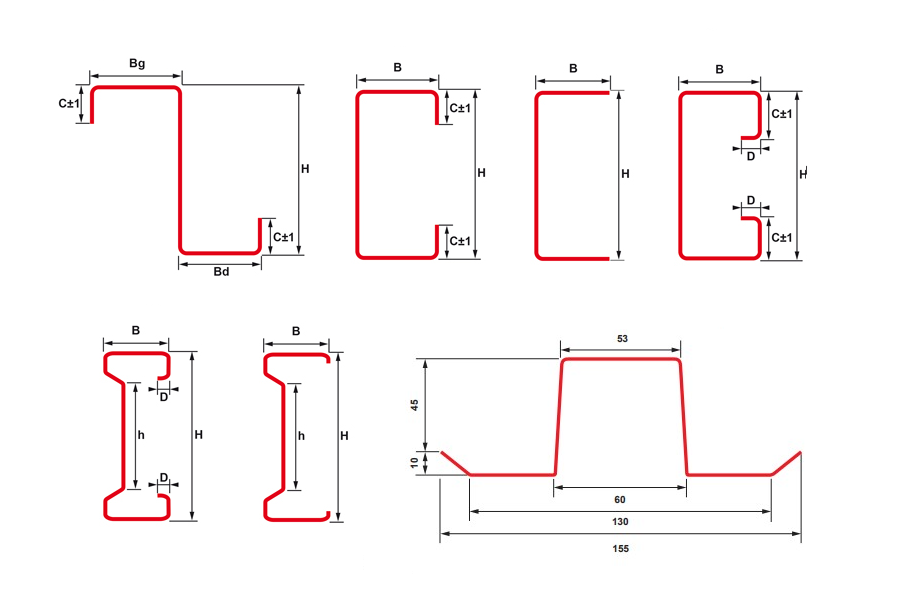

Moderní ocelové konstrukce pro lehké ocelové haly bývají mnohdy tvořeny jednoduchými profily ve tvaru Z, C, C+, U, Sigma (Σ) a Sigma plus (Σ+).
Které se vyrábějí z ocelového pozinkovaného plechu válcovaného za studena. Jejich tuhost a trvanlivost zaručují široké možnosti použití v nosných ocelových konstrukcích, jak primárních, tak sekundárních. Jsou doplněním nabídky k systému produktů dodávaných pro zastřešení a opláštění lehkých staveb, většinou průmyslových, obchodních a administrativních. Materiálem pro výrobu konstrukčních profi lů je pozinkovaná ocel (třídy S280 GD nebo S350 GD) s tloušťkou od 1,50 do 3,50 mm. Válcované profi ly podle použití a požadavků nevyžadují dodatečnou ochranu, i když je možné je následně opatřit povrchovou úpravou (nátěr, nástřik). Profily typu Z, C, C+, U, Sigma (Σ) a Sigma plus (Σ+) umožňují snadnou a rychlou výstavbu průmyslových nebo obchodních hal. Jejich spojování se provádí pomocí šroubů. Pro tento účel se v profi lech zhotovují otvory.
Podle typu použitého profilu se používají různé hodnoty rozteče technických a montážních otvorů uvedené v tabulce. Na obrázku 1 jsou znázorněny možnosti podélného děrování a rozměry jsou uvedeny v technických datech. Druhy a rozmístění otvorů v profilech typu Z, C, C+, U, Sigma (Σ) a Sigma plus (Σ+) jsou v podstatě libovolné, na obrazcích 2 uvádíme pouze příklady řešení. Děrování je možné ve všech rovinách profilu.
