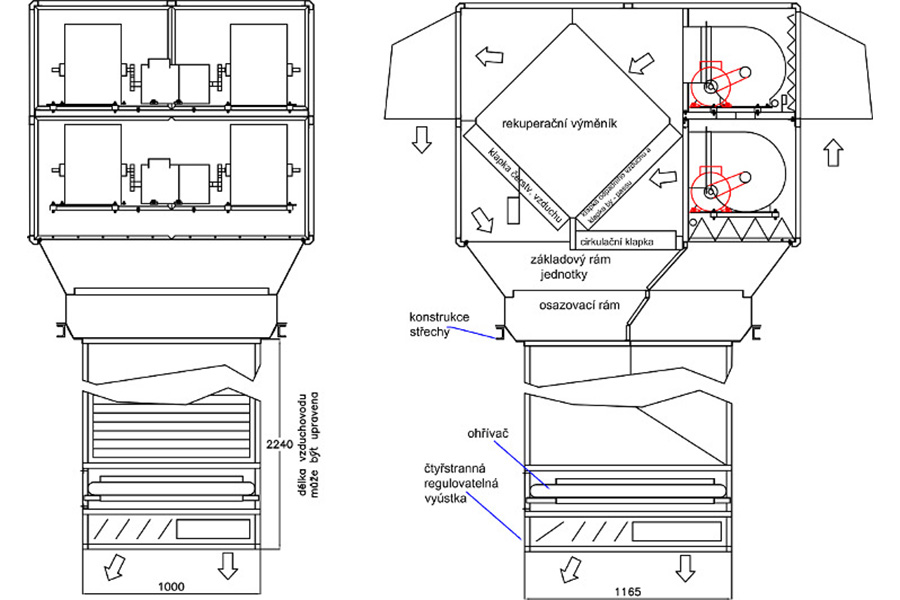

Nástřešní větrací a vytápěcí jednotky řady BETA 9 jsou kompaktní vzduchotechnická zařízení se zpětným získáváním tepla, určená pro decentrální větrání a vytápění halových prostor, průmyslových ale i občanských staveb, s maximální teplotou odsávaného vzduchu 45 °C.



Výkonné radiální ventilátory umožňují připojení dalších zařízení jako potrubní rozvod na straně čerstvého i odpadního vzduchu. Jednotka může být vybavena ohřívačem vzduchu, podle topného media teplovodním, elektrickým nebo plynovým.



V základním provedení je jednotka dodávána s dvouotáčkovými elektromotory s otáčkami 1460/975 min-1 umožňujícími dvoustupňovou regulaci vzduchového výkonu. Na přání lze dodat jednotku vybavenou motory s plynulou změnou otáček nebo pouze s motory jednootáčkovými.



Funkce jednotky je autonomní, s vlastní regulací umožňující plynule přecházet mezi jednotlivými provozními režimy, případně jejich vhodnou vzájemnou kombinací zajistit efektivní vytápění a větrání. Řízení zajišťuje dodávaná regulační rozvodnice, jejíž funkce je přizpůsobena provedení jednotky. Vestavěný regulátor umožňuje nastavení režimů provozu, volbu týdenního programu, teplot v pobytové oblasti, případně teplot výstupního vzduchu, vzájemné blokování režimu větrání a vytápění objektu, atd. Příklad ovládání a regulace jednotky.



 ● Základový rám jednotky je připevňován el. obloukem, případně jiným způsobem např. šrouby, na předem osazený pomocný osazovací rám na střešním plášti nebo na jiné konstrukci.

 ● Je potřeba dbát, aby do prostoru vzduchovodu nezasahovaly žádné části podpěrných a pomocných konstrukcí.

 ● Hydroizolace prostupu střešním pláštěm se provádí tradičními technologiemi podle způsobu umístění. Hydroizolaci je nutné vytáhnout na svislou část osazovacího rámu.

 ● V okolí jednotky je potřeba ponechat dostatečný prostor pro její montáž a zachovat min. 1 m kolem jednotky pro servisní práce.

 ● Elektroinstalace - proudová soustava 3+NPE 400/230 V, 50Hz, TN-S, předřazené jištění 20 – 32 A (podle výkonu) char.C (LSN). Návrh kabelových tras je třeba přizpůsobit druhu provedení jednotek.

 ● Maximální teplota odsávané vzdušiny je dána možnostmi elektromotoru, což je standardně 45 °C.

 ● Likvidace zařízení po skončení životnosti se provede podle daných ekologických předpisů příslušné země.
 ● BetaPro ustavení jednotky je třeba zpracovat elektrodokumentaci. Ochranu před nebezpečím úrazu el. proudem provést dle ČSN 33 2000-4-41,33 2000-5-54. Ochrana před bleskem se provede dle ČSN 34 1390. Po montáži musí být provedeny zkoušky dle ČSN EN 60204-1. Do provozu uvedené zařízení podléhá revizi dle ČSN 33 2000-6-61,33 1500.
