NOVATOP OPEN

CHYTRÝ HYBRID MEZI CLT PANELEM A RÁMOVOU KONSTRUKCÍ

Co řeší
● difuzně otevřenou vnější obálku budovy a lehké obvodové pláště větších staveb
● prémiovou pohledovou kvalitu v interiéru
● nadstandardně vysoký stupeň prefabrikace
● prostorovou tuhost konstrukce
● efektivní tloušťku konstrukce při nízké hmotnosti a vysoké statické únosnosti

Navržen, aby fungoval

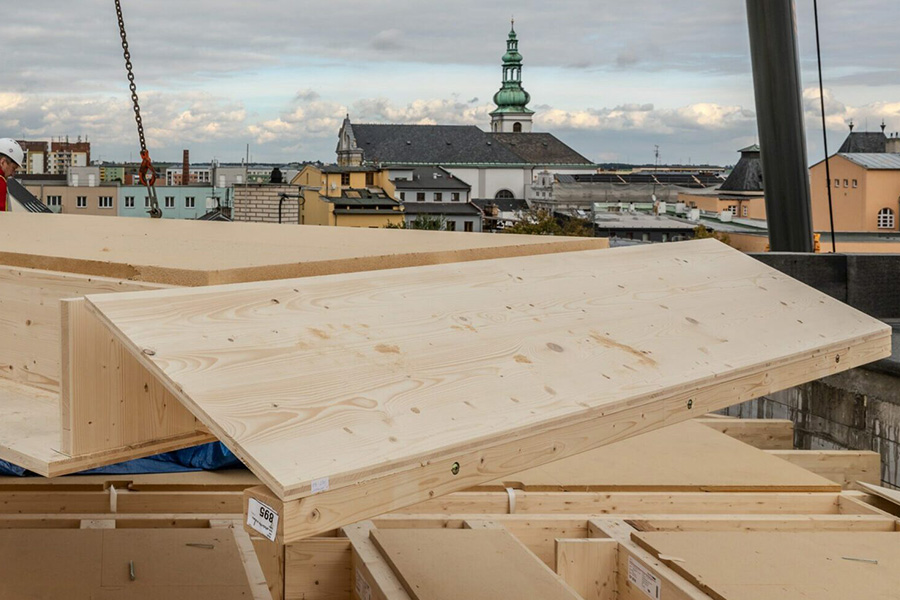

Spodní 3vrstvá deska (27 mm) zajišťuje:
● požární odolnost REI 30
● ztužení a zavětrování konstrukce
● vzduchotěsnou a parobrzdicí vrstvu
Podélná žebra zajišťují:
● statickou funkci panelu
● prostor pro izolace a instalace
● tuhý opěrný bod pro osazení oken
● bezpečné kotvení fasády i střešních konstrukcí

Kvalita výroby
● Deska SWP je sušena na vlhkost 7-8 %
● Vše je spojeno lepením a lisováním za studena = dlouhodobě spolehlivé řešení

Maximálně využitý prostor
● Výplně celoplošně i lokálně
● Tepelná izolace – dřevovláknitá, minerální, textilní aj.
● Integrované rozvody – voda, elektro, vzduchotechnika
● Bezpečné elektroinstalace včetně nehořlavých krabic

Využití v praxi

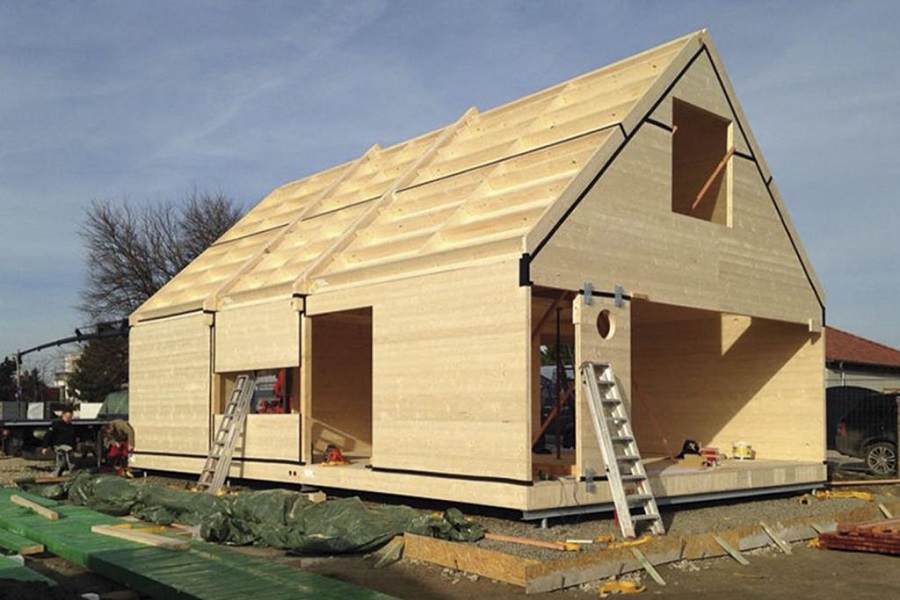

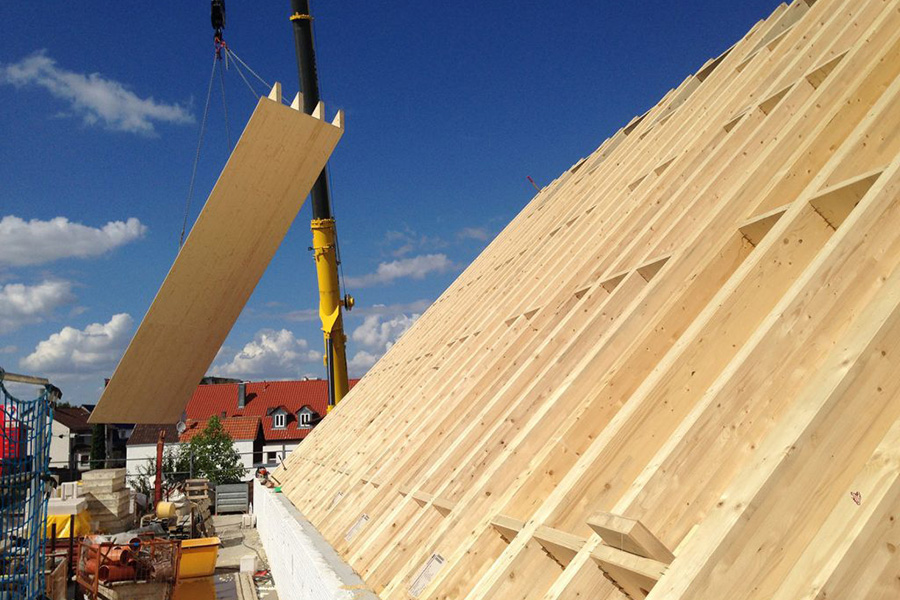

● Rodinné domy – stěny, střechy i stropy
● Administrativní budovy, bytovky – lehké obvodové pláště
● Rekonstrukce, nástavby – vnější obálku s minimálním zatížení původních konstrukcí
● Maximální kompatibilita s jinými stavebními materiály – beton, ocel, sklo, dřevo…

VARIANTY
Spodní deska
● Tloušťka SWP: 27 mm (9/9/9), 19 mm (6/7/6)
● Celkové výšky: 227 mm, 247 mm, 267 mm a jiné
● Maximální formát: 2,45 × 12 m
● Standardní šířky: 1030, 2090, max. 2450 mm
● Délky: dle projektové dokumentace, standardně 6000, max. 12.000 mm
● Pohledová lamela až 10 m
● S cinkovaným napojením až 12 m

Žebra
● Rozměry KVH (DUO,TRIO,BSH, I-nosníky): 200/60; 220/60; 240/60 mm a jiné
● Standardní osová rozteč žeber: 625 mm, ostatní podle statického posouzení

PROČ ZVOLIT NOVATOP SOLID

Design bez kompromisů
● Prémiový vzhled pohledového dřeva
● Dlouhodobá odolnost proti vzniku trhlin ve dřevě
● Jednotný vzhled s dalšími produkty NOVATOP
● Pohledová lamela bez spoje až 10 m
Technická jistota
● Prostorová tuhost
● Nízká hmotnost
● Vysoká statická únosnost
● Vzduchotěsná konstrukce bez dodatečných úprav
● Úspora materiálu – až o 2/3 méně dřeva než v CLT panelu
Maximální kompatibilita
● Zděné i železobetonové stavby
● Ocelové konstrukce
● Dřevěné systémy (CLT, trámy, vazníky)

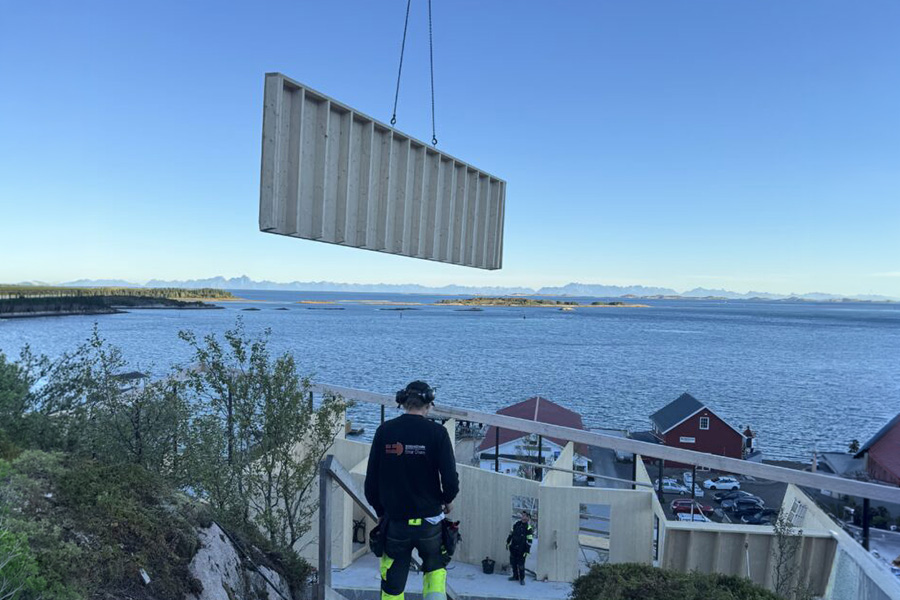

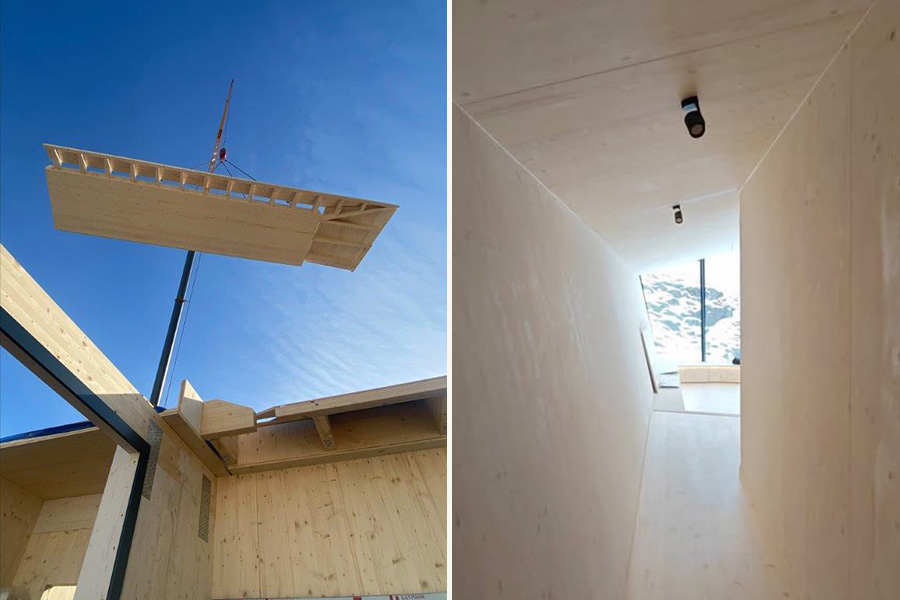

Rychlá a přesná instalace
