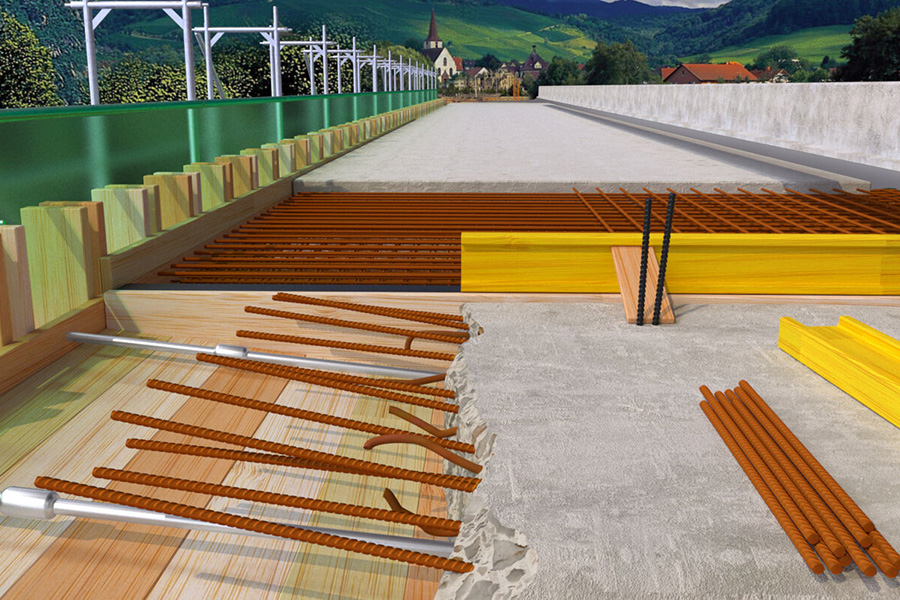

Při návrhu vlepování prutů betonářské výztuže lze uplatnit jednu ze dvou metod návrhu: metodou podle teorie kotvení nebo metodou navrhování železobetonových konstrukcí. V prvním případě nosnost závisí na pevnosti betonu a do značné míry také na hloubce vlepení.



Ve druhém případě se tahové zatížení, kterému jsou vystaveny vlepované pruty, přenáší prostřednictvím žebírek na existující betonářskou výztuž. Návrh se řídí pravidly, které platí pro návrh monolitických železobetonových konstrukcí a vychází se z Eurokódu 2 (EC 2). Při návrhu lze využít certifikát požární odolnosti a obecně je ovšem nutné přihlédnout k Národním dodatkům.



Chemická malta FIS EM Plus

 ● Optimalizovaná receptura epoxidové pryskyřice FIS EM Plus vede k vyšším výkonům v tažené i tlačené zóně betonu.

 ● Evropský certifikát ETA zaručuje životnost kotevního spoje po dobu 100 let. Externí expert dokonce tvrdí naprostou spolehlivost kotvy i po 120 letech, což stvrzuje její vysokou spolehlivost a odolnost.

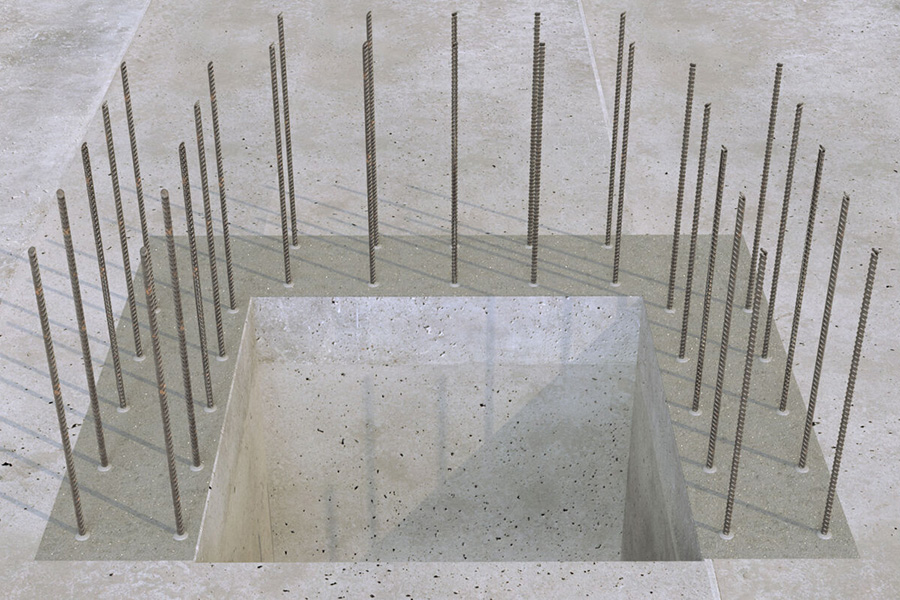

 ● Chemickou maltu lze použít k dodatečnému vlepování betonářské výztuže v průměrech od 8 do 40 mm.

 ● S kotevním šroubem FIS A si lze kotevní hloubku a tedy nosnost maximálně přizpůsobit potřebám aplikace.

 ● Dočasné nebo demontovatelné kotevní body lze zhotovit s kotevním pouzdrem s vnitřním závitem RG M I.

 ● Pro širší využití lze FIS EM Plus používat až do -5°C.

 ● Chemická malta je certifikovaná do otvorů vyvrtaných jádrovou vrtačkou, do zaplavených otvorů i do seismicky aktivních oblastí kategorií C1 a C2, takže představuje vysokou bezpečnost i za mezních podmínek.

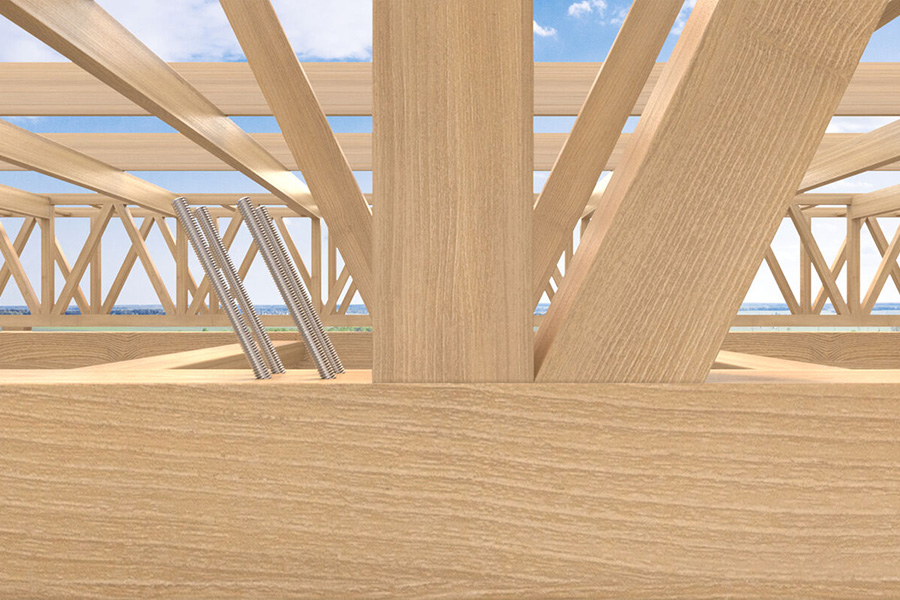

 ● FIS EM Plus lze použít ke zhotovení spojů dřevěných nosníků buď laminovaných nebo masivních z běžných jehličnatých dřevin (jedle, smrk, borovice).

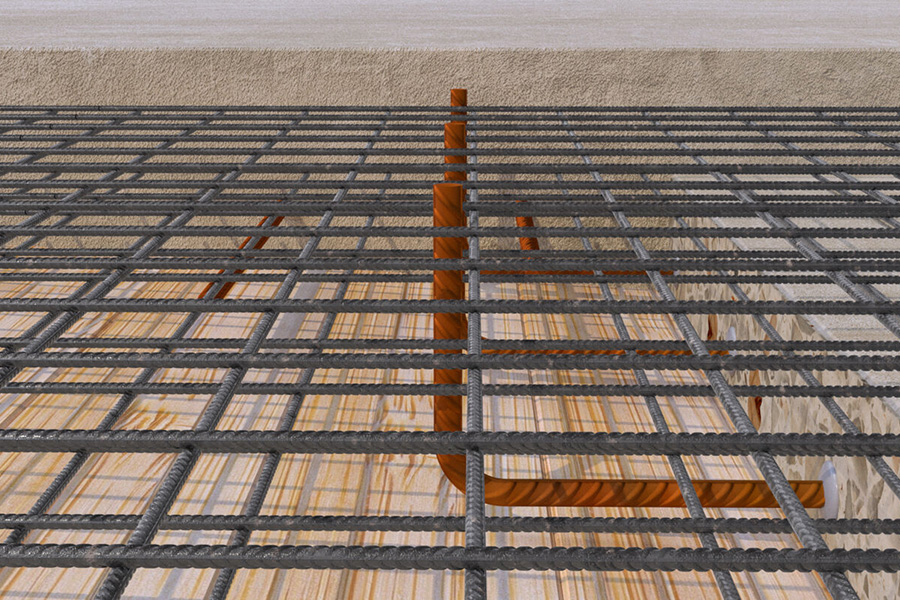

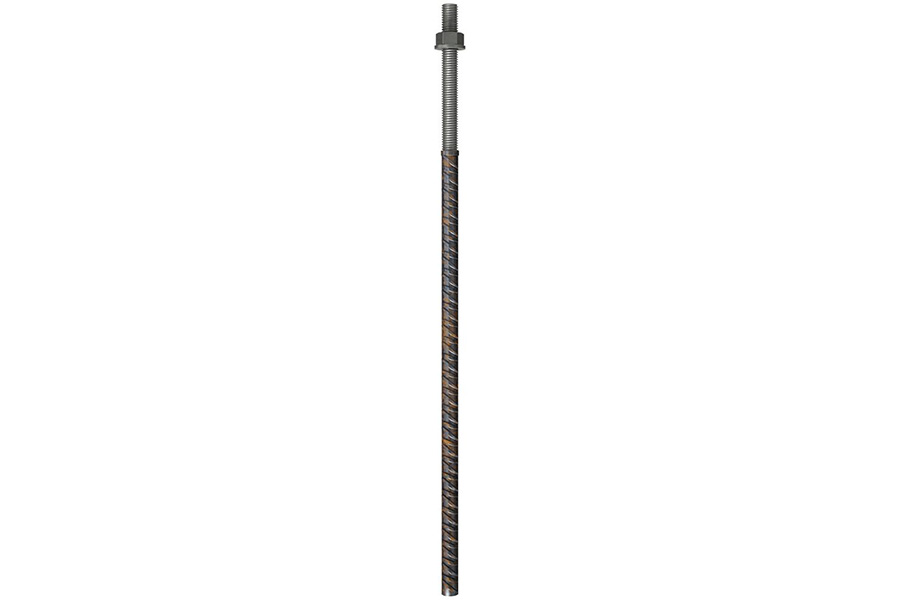

Roxorová kotva FRA

 ● FRA se svým nerezovým závitovým zakončením maximálně využívá kapacitu betonové konstrukce, tzn. že dokáže přenést do kotevního podkladu opravdu vysoká zatížení.

 ● Podle konkrétních požadavků aplikace lze FRA kombinovat s několika chemickými maltami: FIS SB, FIS EM Plus anebo FIS V.

 ● Při kombinaci s chemickou injektážní maltou FIS EM Plus lze otvory pro vlepení výztuže vrtat jádrovou vrtačkou.
 ● Extrémní délka kotvy dokáže přenést do betonu mimořádně vysoká zatížení.
