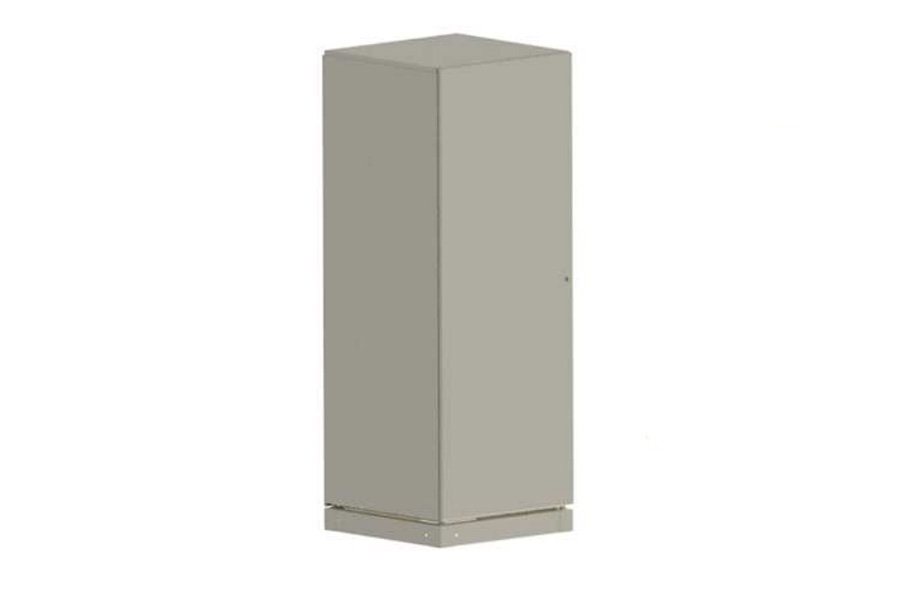

Skříně AR v provedení 4b
EQUANS Services a.s.
Skříně AR v provedení 4b
Univerzální otevřený stavebnicový systém s možností sestavení rozváděče podle konkrétních provozních požadavků.
Způsob vzájemného oddělení 4b
● oddělení přípojnic od všech funkčních jednotek
● oddělení všech funkčních jednotek od sebe navzájem
● oddělení svorek pro vnější vodiče spojené s funkční jednotkou od svorek kterékoliv jiné funkční jednotky a přípojnic
● oddělení vnějších vodičů od přípojnic
● oddělení vnějších vodičů spojených s funkční jednotkou od jiných funkčních jednotek a jejich svorek
● vnější vodiče nemusí být odděleny od sebe
Elektrické parametry
● jmenovité napětí 1000 VAC
● dovolené zatížení In max. 2500A
● krátkodobý zkratový proud
● Ipk max. 90 kA
Mechanické vlastnosti
● stupeň krytí IP 55, IP20
● provozní určení pro vnitřní prostředí
● hmotnost skříně 120-195 kg
● zatížení skříně 300 kg
Povrchová úprava
● epoxypolyesterová prášková barva
● tloušťka barvy min 50 μm
● odstín dle přání zákazníka, standardně RAL 7035
Použití
● jako silové rozváděče, kde zákazník vyžaduje zvýšenou ochranu osob
● zvýšená ochrana rozváděče proti poškození vnějšími vlivy
● snižuje riziko poškození přístrojů navzájem
