IZOLÁTORY

Podpěrné izolátory se používají k montáži a pevnému uchycení sběrnic, svorkovnic, přípojnicových systémů a kabelových vývodů. Jsou určeny pro konstrukci a montáž elektrických přístrojů a rozvodů nízkého napětí (do 1000V), do vnitřního prostředí s provozní teplotou od – 40 do + 130 °C. Uvedené elektrické, tepelné a mechanické vlastnosti jsou atestovány EZÚ Praha.

PEVNOST V TAHU - 18 kN
PRŮRAZ. NAPĚTÍ VNITŘNÍ - 46 kV
PRŮRAZ. NAPĚTÍ VNĚJŠÍ - 12 kV
ZKOUŠKA ŽHAVOU SMYČKOU - 960 °C
PROVOZNÍ TEPLOTA - -40 °C až +130 °C
PODPĚRNÁ VÝŠKA - 40 mm

Hlavní výhody produktu
● Tepelná odolnost
● Elektrická odolnost
● Mechanická odolnost
● Vysoce odolný plastu
● Ocelové zápustky

Technické podmínky

Hmotnost
● M8 = 0,094kg
● M10 = 0,088kg
● M12 = 0,156kg

Materiál
● SILAMID 13,01 – ESV 15 MF

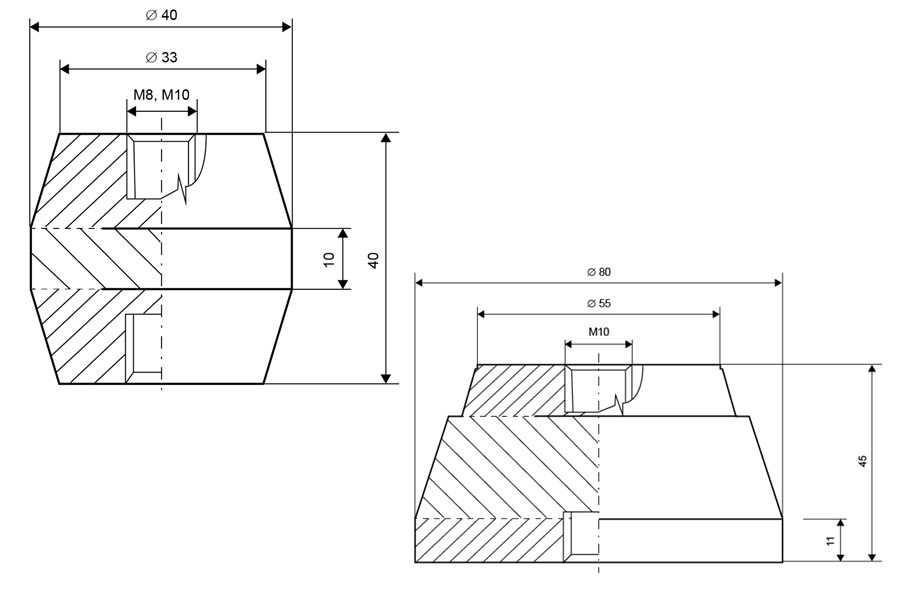

Konstrukce výrobku

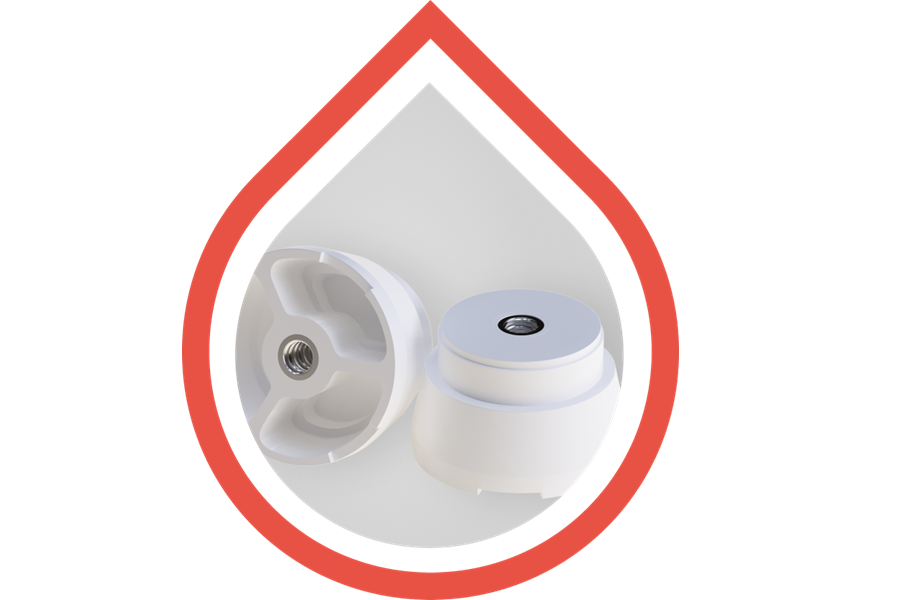

Podpěrné izolátory ELMO 1 a ELMO 2 se vyznačují výbornou tepelnou, elektrickou a mechanickou odolností, kterou zajištuje vhodně zvolená konstrukce a technologie. Podpěrné izolátor ELMO1 a ELMO2 se skládají z hlavní části a ocelových zápustků. Hlavní (nevodivá část) izolátorů je vyrobena z vysoce odolného plastu na bázi polyesteru vyztuženého skelnými vlákny. Ocelové zápustky jsou do hlavní části vlisovány na protilehlých stranách a slouží pro upevnění šrouby. Hlavní části izolátoru je ve své střední části rozšířena do tvaru šestihranu. To usnadňuje montáž a jeho aretaci proti otočení. Podpěrné izolátory jsou dodávány se zápustky s vnitřním závitem M8, M10, M12.
